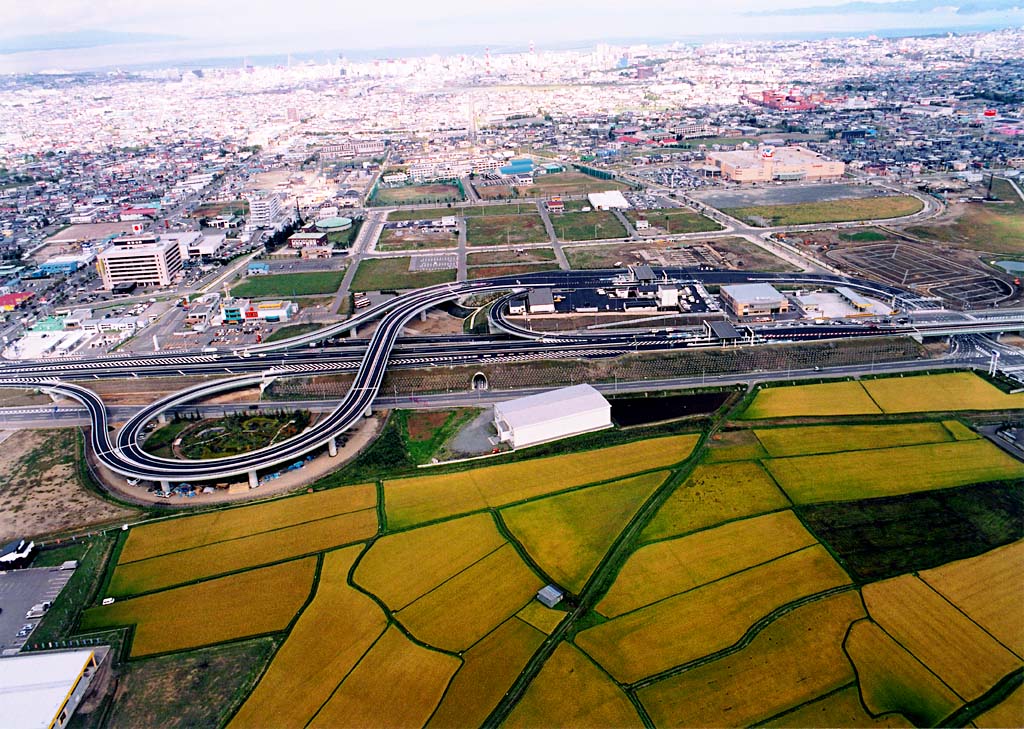

| JPEGデータ |
| 納入先： |
日本道路公団東北支社 |
| 形式： |
Ａランプ橋：単純箱桁
Ｂランプ橋：3径間連続複合ラーメン箱桁
Ｃ１ランプ橋：5径間連続複合ラーメン箱桁
Ｃ２－１ランプ橋：4径間連続複合ラーメン箱桁
Ｃ２－２ランプ橋：2径間連続複合ラーメン箱桁
Ｄランプ橋：2径間連続複合ラーメン箱桁 |
| 橋長： |
782.0ｍ（施工橋長）
Ａランプ橋：46.600m
Ｂランプ橋：164.6m
Ｃランプ橋：460.3m
Ｄランプ橋：110.5m |
| 支間割： |
Ａランプ橋：45.300m
Ｂランプ橋：48.500m+44.850m+73.500m
Ｃ１ランプ橋：30.700m+30.600m+38.000m+38.000m+35.900m
Ｃ２－１ランプ橋：42.050m+42.400m+42.400m+42.050m
Ｃ２－２ランプ橋：56.850m+56.800m
Ｄランプ橋：47.100m+61.600m |
| 幅員： |
16.0m |
| 鋼重： |
26283.6KN |
| 架設工法： |
トラッククレーンベント工法 |
| 完成年度： |
平成15年度 |
| 架設地： |
青森県 |
|
