| JPEGデータ |
| 納入先： |
大阪市 |
| 形式： |

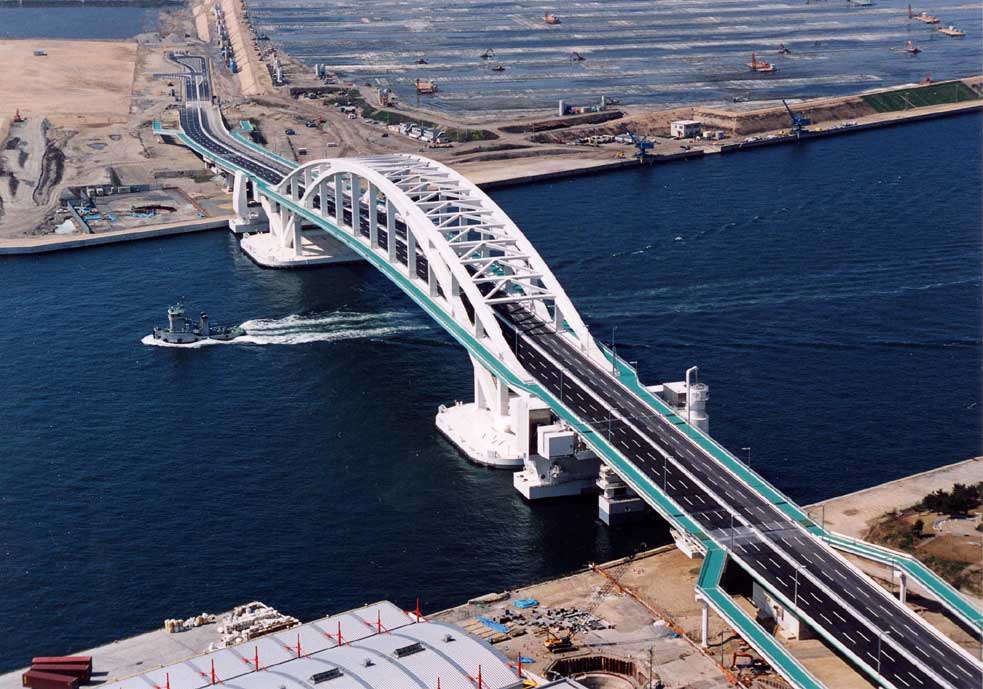

旋回式浮体橋 |
| 橋長： |
876.6m |
| 支間割： |

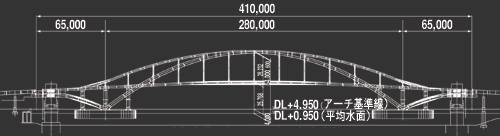

54m+56m+54m+68.6m+(411.4m)+68.6m+82m+82m
注）( )内が浮体橋部を示し、支間割は65.7m+280m+65.7m |
| 幅員： |
最拡幅部38.8ｍ、有効幅員31.2ｍ |
| 鋼重： |
340,000KN |
| 架設工法： |
上部工・ポンツーン ： ドックジブクレーンによるベント工法＋曳航による一括架 設
反力壁・受梁 ： 工場内で一体組立後、ＦＣによる一括架設 |
| 完成年度： |
平成13年3月 |
| 架設地： |
大阪市此花区北港 |
|
