6.精華橋向けダンパーブレース

橋名(形式) 精華橋 (上路式ランガー桁)
場所 高知県高岡郡津野町杉ノ川乙 (国道197号線)
施主 高知県須崎土木事務所
納入年月 2007年11月

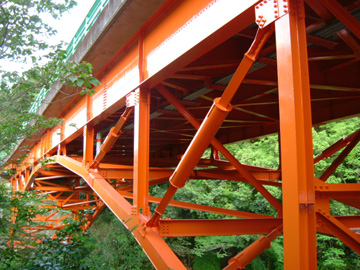

精華橋a

精華橋b   精華橋c

ダンパーブレース主要諸元
設置位置 降伏軸力 最大部材長 採用本数 塗装仕様
下横構面 205kN 4,653o 4本 C-5系
401kN 4,653o 4本
498kN 4,472o 4本
596kN 4,472o 2本
693kN 3,305o 2本
脚柱面 596kN 3,890o 4本
主構面 205kN 3,603o 4本
299kN 4,915o 4本
